Проект 1230 ‒ земснаряд дизель-электрический с погружным насосом.
Архитектурно-конструктивный тип судна ‒ несамоходный дизель-электрический земснаряд с корпусом из двух понтонов.
Оборудован рубкой, папильонажным устройством, устройством для подъема и погружения погружного насоса, леерным ограждением.
Длина габаритная | Lгб = 11,4 м |
Длина по конструктивной ватерлинии | Lквл = 10,0 м |
Ширина габаритная | Вгб = 6,16 м |
Ширина на мидель-шпангоуте | В = 6,0 м |
Высота борта | Н = 1,2 м |
Класс судна по Российскому Речному Регистру | « + Л» |

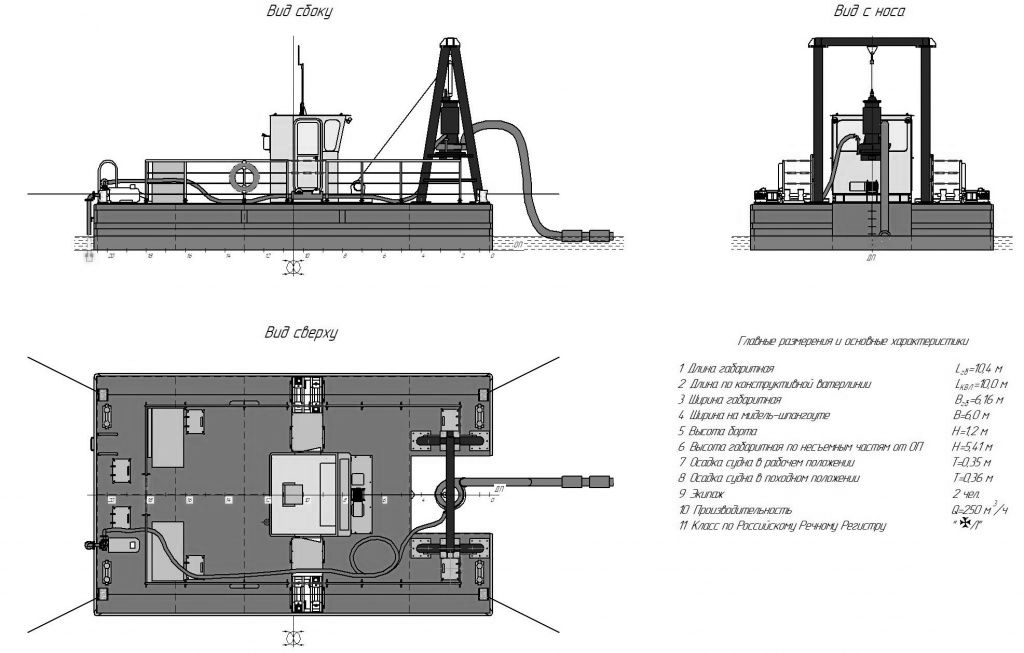

Проект 1221 ‒ землесосный снаряд (земснаряд) несамоходный электрический с погружным насосом.
Основное назначение судна ‒ добыча песка в закрытых водоемах и карьерах, транспортировка его на берег.
Характеристики:
Длина габаритная | Lгб = 10,4 м |
Длина по конструктивной ватерлинии | Lквл = 10,0 м |
Ширина габаритная | Вгб = 6,16 м |
Ширина на мидель-шпангоуте | В = 6,0 м |
Высота борта | Н = 1,2 м |
Класс судна по Российскому Речному Регистру | «+Л» |

Проект 1168 Пассажирский теплоход, отвечающий современным требованиям дизайна, с улучшенной комфортабельностью, и предназначен для проведения туристических и экскурсионных перевозок в Пинском районе.
Характеристики:
Длина габаритная | Lгб = 43,69 м |
Длина по конструктивной ватерлинии (Т = 1,05 м) | LКВЛ = 41,17 м |
Ширина габаритная | Вгб = 7,17 м |
Ширина на мидель-шпангоуте | В = 7,0 м |
Высота борта | В = 2,8 м |




Характеристики:
Длина габаритная | Lгб = 27,0 м |
Длина по конструктивной ватерлинии | Lквл = 24,0 м |
Ширина габаритная | Вгб = 5,55 м |
Ширина на мидель-шпангоуте | В = 5,4 м |
Высота борта | Н = 1,6 м |



Характеристики:
Длина габаритная | Lгб = 73,68 м |
Длина по конструктивной ватерлинии | Lквл = 72,8 м |
Ширина габаритная | Вгб = 10,18 м |
Ширина на мидель-шпангоуте | В = 10,0 м |
Высота борта | Н = 2,3 м |



Проект 1158 ‒ плавучая гостиница, эксплуатируется на реках и водных бассейнах разряда «Л». Подходит для проведения туристических и коллективных мероприятий. Широко используется в туризме, позволяя расширить сферу услуг.
Характеристики:
Длина габаритная | Lгб = 30,62 м |
Длина по конструктивной ватерлинии | Lквл = 30,0 м |
Ширина габаритная | Вгб = 8,72 м |
Ширина на мидель-шпангоуте | В = 7,0 м |
Высота борта | Н = 1,45 м |

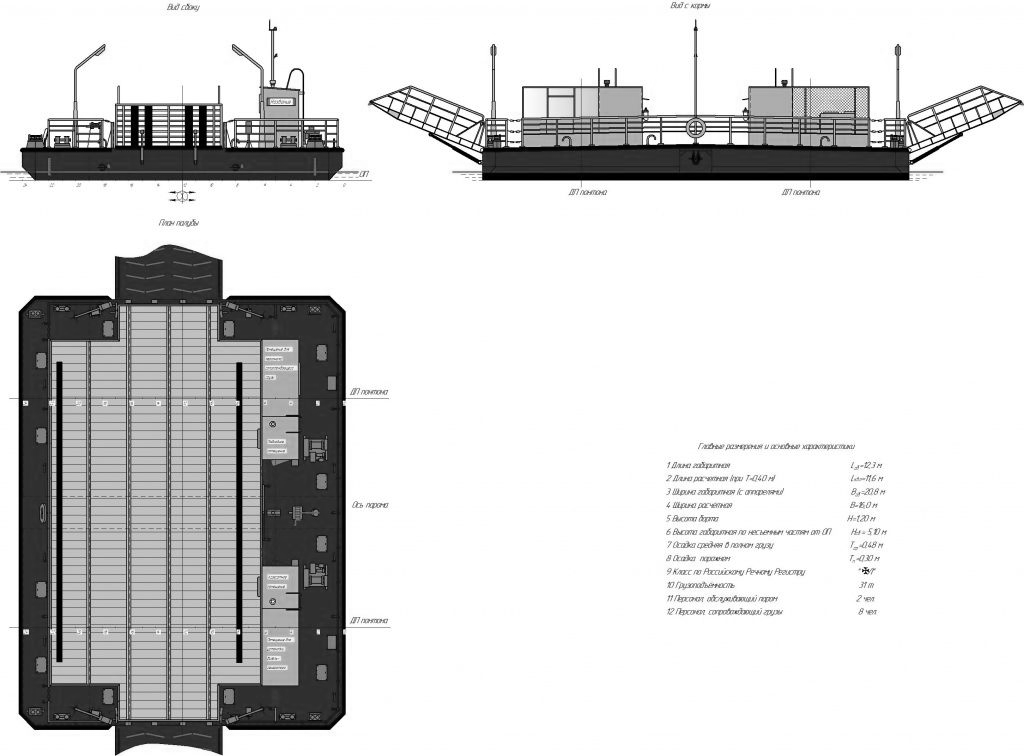

Проект 1207 ‒ паром двухкорпусный несамоходный, грузоподъемность до 35 т. Оборудован въездными (выездными) аппарелями, которые передвигаются по канату при помощи электрифицированных лебедок.
Характеристики:
Длина габаритная | Lгб = 12,3 м |
Длина по конструктивной ватерлинии | Lквл = 11,6 м |
Ширина габаритная | Вгб = 20,8 м |
Ширина на мидель-шпангоуте | В = 16,0 м |
Высота борта | В = 1,2 м |

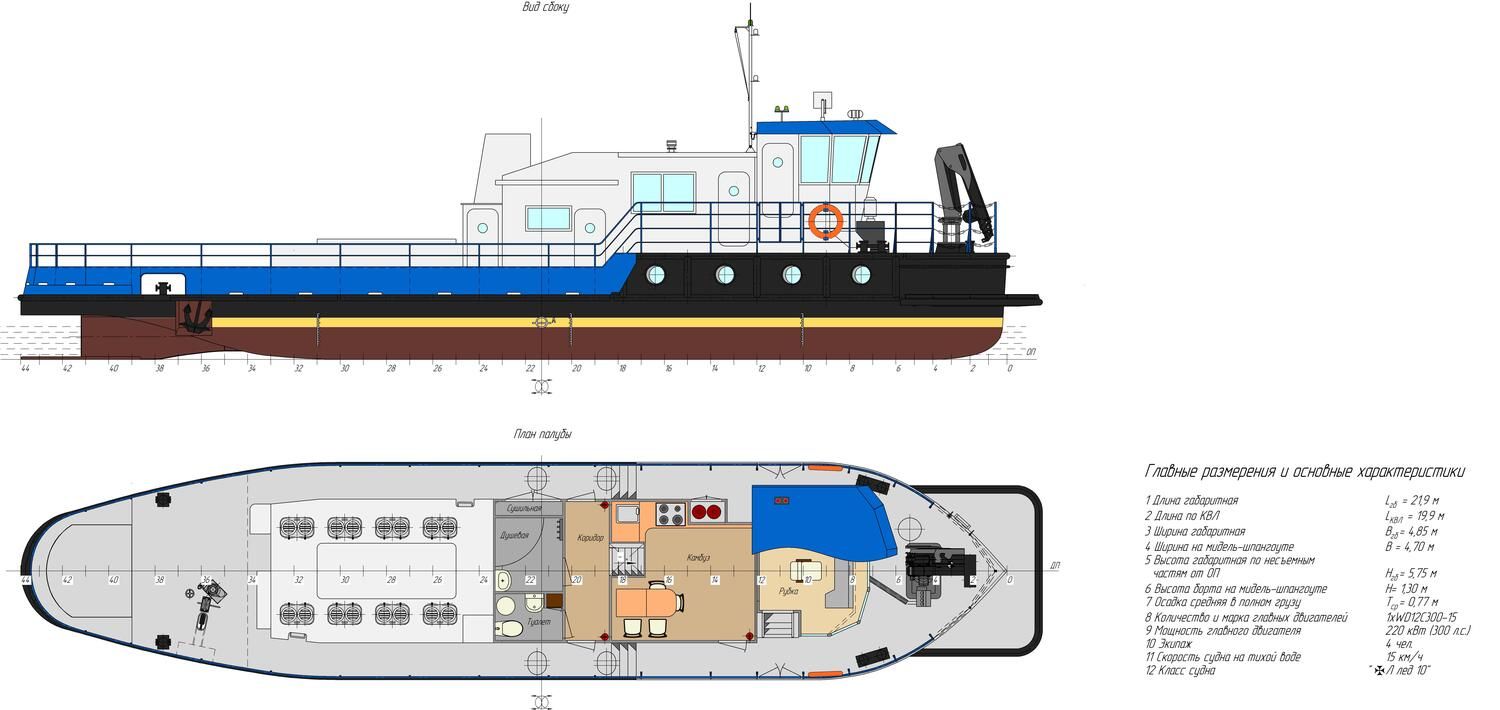

Основное назначение судна — буксировка и толкание несамоходного водного транспорта.
Характеристики:
Длина габаритная | Lгб = 25,15 м |
Длина по конструктивной ватерлинии | Lквл = 23,3 м |
Ширина габаритная | Вгб = 5,35 м |
Ширина на мидель-шпангоуте | В = 5,2 м |
Высота борта | В = 1,6 м |

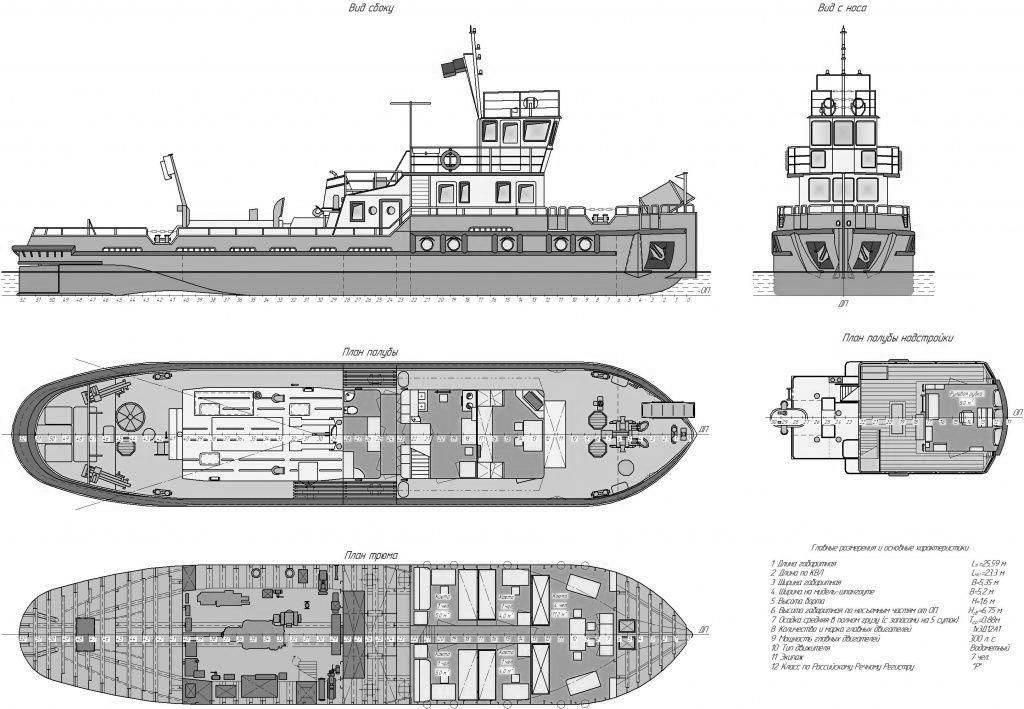

Буксировщик судна представляет собой водометный однопалубный теплоход. Может эксплуатироваться с экипажем до 7 человек и предназначена для буксирования, толкания несамоходных барж.
Характеристики:
Длина габаритная | Lгб = 25,92 м |
Длина по конструктивной ватерлинии | Lквл = 23,5 м |
Ширина габаритная | Вгб = 6,75 м |
Ширина на мидель-шпангоуте | В = 6,6 м |

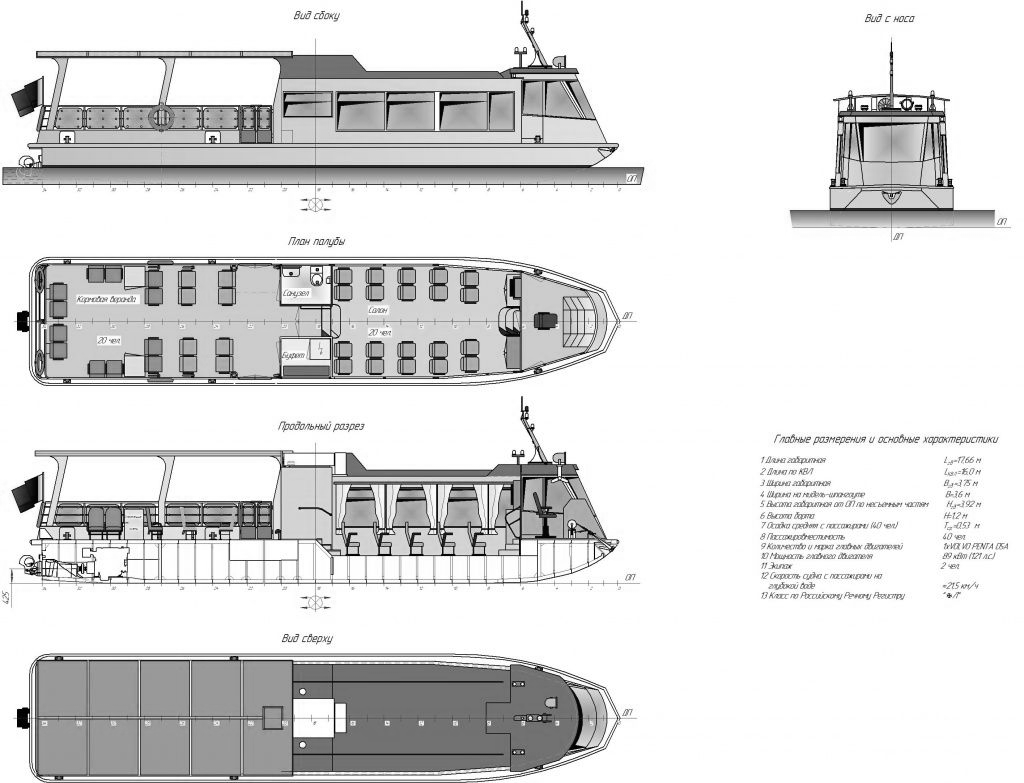

Проект 95150 ‒ малое пассажирское речное судно для туристических целей. Предназначено для перевозки до 40 человек на внутренних судоходных реках разряда «Л». Конструкция ‒ небольшой однопалубный теплоход.
Характеристики:
Длина габаритная | Lгб = 17,66 м |
Длина по конструктивной ватерлинии | LКВЛ = 16,0 м |
Ширина габаритная | Вгб = 3,75 м |
Ширина на мидель-шпангоуте | В = 3,6 м |

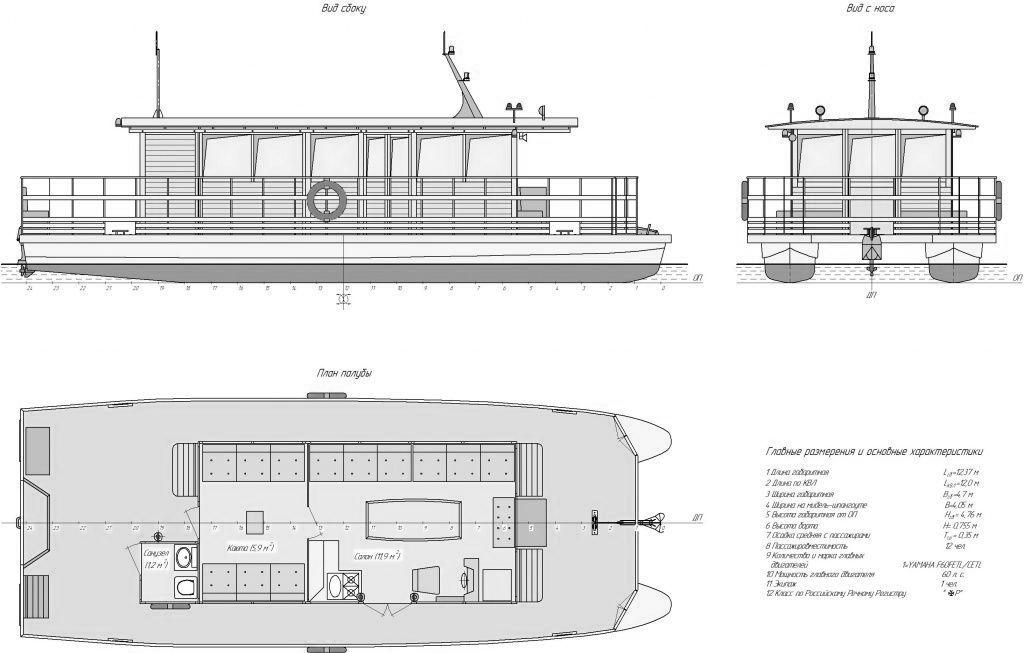

Проект 1231 ‒ катамаран пассажирский речной с подвесным мотором. Конструкция ‒ однопалубный катамаран с двумя поплавками, моторный, корпус надстройки из дерева.
Предназначен для путешествий по воде, туристических целей.
Характеристики:
Скорость судна | 26 км/ч |
Экипаж | 1 чел. |
Вместимость | до 12 человек |
Автономное плавание | до 5 суток |
Класс по Российскому Речному Регистру | "Р" |

Проект 730Д ‒ одновинтовой водометный буксировщик-толкач. Основное назначение судна ‒ буксировка и толкание несамоходных барж. Однопалубная надстройка оснащена рулевой рубкой.
Характеристики:
Класс судна по Российскому Речному Регистру | "О" |
Мощность | 500 л.с. |
Экипаж | 7 человек |
Высота борта | Н = 2,4 м |
Осадка средняя в полном грузу | Тгр = 0,9 м |


Проект № 95065 ‒ Сухогрузный однопалубный теплоход. Тип ‒ двухвальный грузовой теплоход-площадка. Назначение ‒ перевозка генерального, насыпного груза, контейнеров.
Характеристики:
Длина габаритная | Lгб = 73,8 м |
Длина по конструктивной ватерлинии | Lквл = 72,8 м |
Ширина габаритная | Вгб = 10,21 м |
Ширина на мидель-шпангоуте | В = 10,0 м |

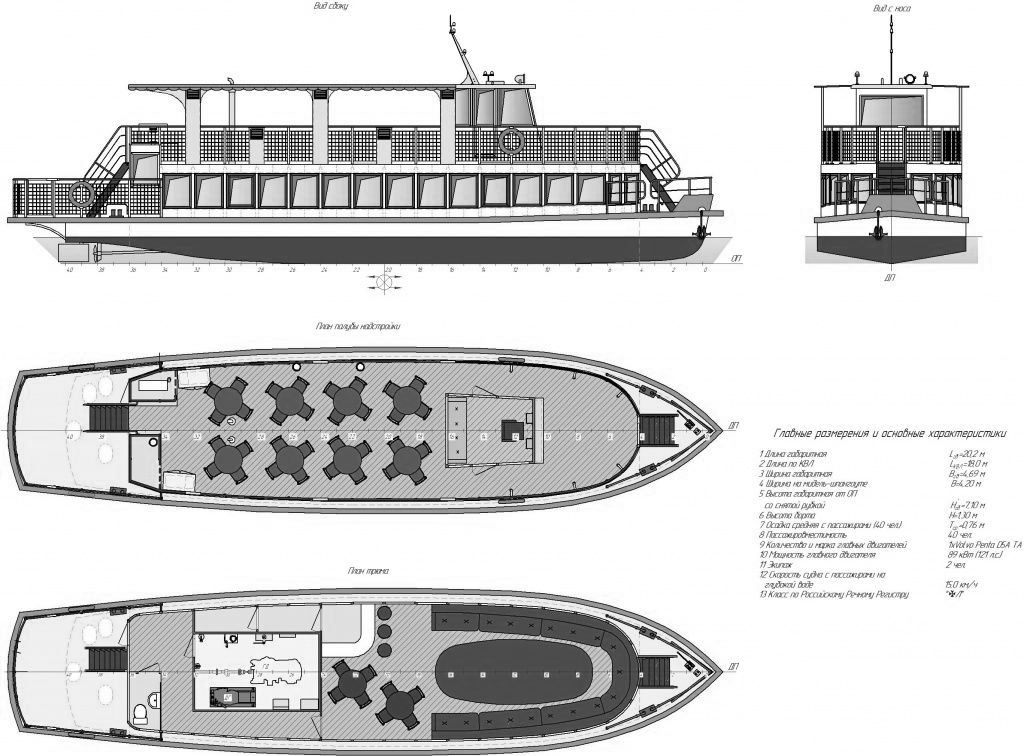

Проект 1235 — Пассажирский однопалубный теплоход с тентовой палубой, сконструированные по чертежу 792. Предназначен для служебно-разъездной деятельности.
Характеристики:
Длина габаритная | Lгб = 20,2 м |
Длина по конструктивной ватерлинии (Т = 1,05 м) | Lквл = 18,0 м |
Ширина габаритная | Вгб = 4,69 м |
Ширина на мидель-шпангоуте | В = 4,2 м |

Проект 1227 — Нефтеналивной несамоходный стальной комплекс, грузоподъемность 750 т. Основное назначение баржи — перевозка нефтепродуктов.
Характеристики:
Длина габаритная | Lгб = 73,68 м |
Длина по конструктивной ватерлинии | Lквл = 72,8 м |
Ширина габаритная | Вгб = 10,18 м |
Ширина на мидель-шпангоуте | В = 10,0 м |


Наши проекты речных судов
Создание готовых проектов речных судов в России
ОАО «Белсудопроект» – конструкторское бюро, разрабатывающее документация для проектов судов водного транспорта на территории России и Беларуси, которые впоследствии могут эксплуатироваться под выполнение разных задач. Готовая документация на проекты подготавливается для промысловых, транспортных, служебных, гражданских, а также для прочей техники водного флота.
Наша компания выполняет работы в строгом соответствии со всеми требованиями:
- законодательства,
- техническими нормами проект водного речного судна почти любого вида,
- отведенными сроками.
Одно из наших главных преимуществ – разработка оригинальных проектов речных судов с учетом индивидуальных пожеланий заказчика. Мы выполняем эксклюзивное внешнее оформление, соблюдаем все необходимые технологические требования, создаем эргономичное внутреннее пространство в зависимости от назначения и особенностей эксплуатации готового судна.
Технологические особенности при создании чертежей речных судов
Подготавливая проект речного судна, наша фирма учитывает следующие технологические особенности:
- Самоходный (при помощи мотора), стоечный («Плавучий дом»), а также несамоходный (с помощью буксира-толкача) тип движения;
- Использование принципов гидростатики, гидродинамики для удерживания на поверхности воды конструкции;
- Использование различных форм корпуса и материалов для его изготовления: металл, дерево, железобетон, стеклопластик;
- Выбор между водометным, винтовым, колесным видом движителя;
- Главный двигатель – работающий на электроэнергии или же ДВС;
- По функциональному назначению водный транспорт, производимый нами, делится на технические и транспортные судна.
Проектная документация на грузовые и пассажирские суда речного флота
ОАО «Белсудпроект» занимается созданием проектов готовых речных судов: начиная с разработки дизайнерской концепции, и заканчивая подготовкой к строительству, а после его ввода в эксплуатацию. Наши инженеры готовы проводить техническое сопровождение и выполнять ряд комплексных работ для поддержания стабильной работы конструктивных элементов. Наши работы включают в себя:
- Эскизы дизайнерских чертежей, внешнее оформление;
- Подготавливаются конструкторские, рабочие документы;
- Контрактные, предконтрактные технические предложения.
Мы подготавливаем проекты грузовых и пассажирских судов водного транспорта, как для производства отдельных объектов в индивидуальном порядке, так и для серийного производства. Следующие чертежи проектируют инженеры-конструкторы нашего бюро:
Тип водной техники | Наименование, номер чертежа, предназначение |
Cамоходные пассажирские |
Теплоход однопалубный 95100А - пассажирский теплоход для для перевозки людей в туристических целей, проведения различных коллективных мероприятий.
Теплоход однопалубный 1235 - судно для проведения пассажироперевозок, служебных перевозок, проведения выездных мероприятий. Теплоход двухъярусный 1168 - для проведения туристических и экскурсионных перевозок, отличается улучшенной комфортабельностью и современным дизайном. Малое пассажирское речное судно 95150 - используется для перевозки пассажиров в туристических целях, проведения различных коллективных мероприятий. Катамаран моторный 1231 - современное прогулочное судно предназначено для туристического отдыха и путешествий по воде. |
Несамоходные пассажирские | Плавучая гостиница чертёж 1158 - судно широко используется в туристическом бизнесе и позволит расширить эту сферу услуг.
Дебаркадеры - представляют собой плавучую платформу-причал, которая используется для загрузки/разгрузки людей и товаров с бортов кораблей, которые не могут подойти близко к берегу. Хаусботы – дома на воде. Несмотря на сложность возведения, Houseboat обустраивается в соответствии с требованиями заказчика. Конструкция выглядит как понтон с надстройкой, сделанной в виде жилого помещения. |
Самоходные грузовые | Теплоход-площадка проект 95065 - перевозка генерального и насыпного груза, контейнеров. |

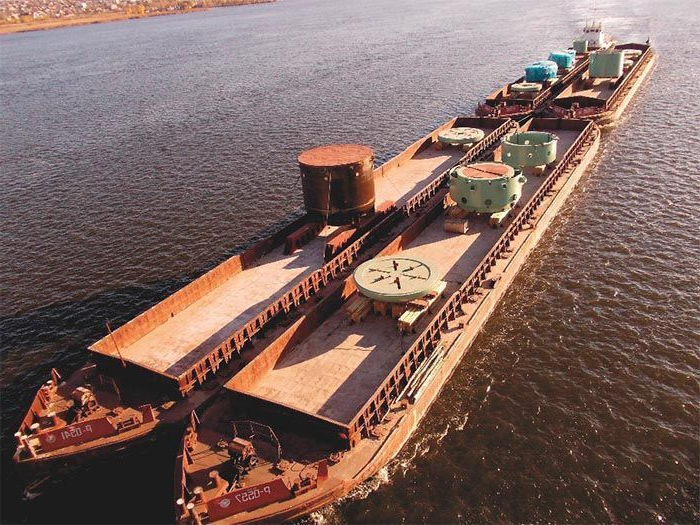

Несамоходные грузовые | Баржа-площадка 775 - перевозка навалочных грузов, минерально-строительных материалов, которые добываются из русел рек гидромеханизированным способом, а также различных контейнеров.
Баржа нефтеналивная 1227 - нефтеналивной комплекс для перевозки светлых нефтепродуктов с температурой вспышки паров выше 61°С. Паром двухкорпусный 1207 - обеспечение паромной переправы автомобильной и строительной техники с максимальным давлением на ось 10 т через реку. |
Дноуглубительные снаряды |
Земснаряд дизель-электрический 1230 - добыча песка в закрытых водоемах и карьерах, транспортировка его на берег.
Земснаряд электрический 1221 - добыча песка в закрытых водоемах и карьерах, транспортировка его на берег. |
Буксиры-толкачи |
Буксировщик-толкач водометный 570а - эксплуатируется для буксировки и толкания несамоходных судов.
Буксировщик судна одновинтовой 730д - буксировка и толкание несамоходных речных барж, другого водного транспорта. Буксировщик судна мелкосидящий 730а - предназначен для буксирования, толкания несамоходных барж. |
Последовательность разработки документации на судно
Составление проектной документации речного судна зависит от вида транспорта. В ней всегда есть следующие категории:
- Общая характеристика транспорта;
- Информация о месторасположении главных, вспомогательных двигателей;
- Расчет устойчивости на воде;
- Расчеты для комплектации;
- Отчеты об испытаниях;
- Ведомости для подготовки заказа оборудования и других материалов для судна;
- Сведения, передаваемые в инспекцию речного регистра.
Продажа готовых чертежей
Также компания «Белсудопроект» занимается продажей уже выполненных проектов речных судов в России. Рады предложить вам проекты:
- пассажирских речных судов;
- пассажирских теплоходов;
- паромов;
- барж площадок;
- электрических земснарядов;
- плавучих гостиниц на воде и др.
Ко всем проектируемым объектам водного транспорта выдаем полный пакет сопроводительных документов! Занимаемся проектированием уже более 50-ти лет, обратитесь к профессионалам, нам доверяют! Принимаются заказы на проекты судов на всей территории России.
